Windladenmodul W3

Artikelnummer: 001202
Kategorie: Orgel
Hersteller: Orgelpunkt

Derzeit hohe Nachfrage.
Produktion läuft, Termin für nächstes Los siehe unten.

Vorbestellungen werden in der Reihenfolge des Eingangs bearbeitet.

Preise nach Anmeldung sichtbar

Verfügbar ab: 29.06.2026

Beschreibung

Der nächste Schritt im Orgelbau: Dezentrale Systeme mit Tonlochmaskierung und dynamischer Ventilsteuerung. Programmieren Sie sogar komplexe Trakturfunktion selbst über Excel-Tabellen.

Nach den bewährten W1 & W2 ist nun die nächste Generation W3 erhältlich.

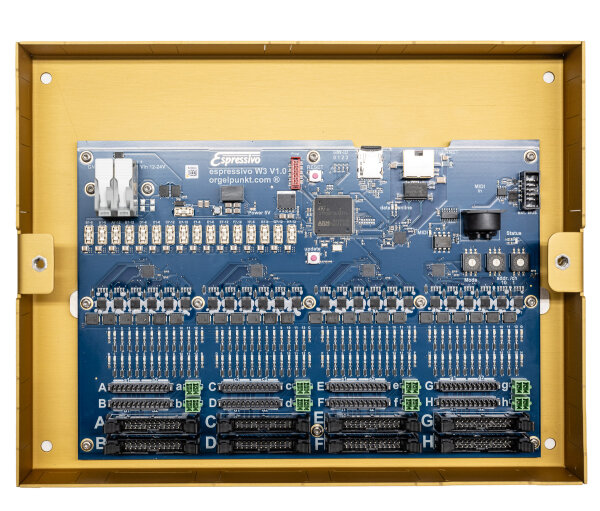

Das Windladenmodul bringt die Intelligenz der Orgelsteuerung direkt zu den Ventilen. Das kompakte, robuste Gehäuse kann direkt an der Windlade montiert werden. Alle Komponenten sind integriert: Stromverteilung und Absicherung finden auf der Platine statt. Nur die Stromversorgung (12-24V) und eine Ethernet-Busleitung sind anzuschließen. Statt zahlreicher dicker Orgelkabel müssen bei der Montage des Instruments am Aufstellungsort nur noch wenige Stromleitungen und vorgefertigte Datenleitungen angeschlossen werden.

Das Windladenmodul ist für die Verwendung mit Flachbandkabeln und Crimpsteckern vorgesehen, die sich schon seit Jahrzehnten in der Kommunikationselektronik bewährt haben. Der Anschluss an das Modul geschieht über Verbinder, die ohne jedes Abisolieren oder Löten auf die Leitung aufgepresst werden. Für jeden Magneten sind bereits zwei Adern belegt.

Für alle Ausgänge und Sammelleitungen sind zusätzlich zum Flachband-System auch Anschlüsse für Einzeladern vorgesehen. So können Sie je nach Bedarf einige oder alle Ausgangs-Bänke auch mit Orgelkabeln oder anderen Leitungen anschließen ohne teure Adapter oder umständliche Klemmblöcke. Die Ausgänge einer Bank stehen auf einem 12-poligem Stecker zur Verfügung (Minus-schaltend). Auf einer 2-poligen Klemme sind die beiden getrennt abgesicherten Plus-Sammelleitungen für je 6 Magnete aufgelegt.
Bitte beachten Sie: Die optionalen Stecker gehören nicht zum Lieferumfang. Sie erhalten die Steckverbinder mit Federzugklemmen separat in Verpackungseinheiten von je 3 Stück. So können Sie selbst entscheiden, für welche Teile der Windlade Sie die Einzelader-Verkabelung verwenden (z.B. für abgesetzte Prospektladen).

Weil das Modul an der Windlade verbleibt, können Sie die Lade bereits in der Werkstatt komplett verkabeln, es entsteht kein Mehraufwand für die Demontage zum Transport. Ein Midi-Keyboard genügt. Paare von C- und Cis-Laden werden über ein Netzwerkkabel verbunden, so dass ein komplettes Register auf den Laden vorintoniert werden kann.

Die intelligente Steuerung lässt auf fast magische Weise die sogenannten Tonlöcher verschwinden. Diese Löcher entstehen, wenn Pfeifen auf einzelnen Laden durch Auszüge oder Koppeln von verschiedenen Manualen gespielt werden. Die intelligenten Windladenmodule können Tonlöcher nach einem patentierten Verfahren maskieren.

Das Espressivo Windladenmodul ist die ideale Ergänzung zum Espressivo Kontaktsystem für Klaviaturen. Seit seiner Markteinführung im Jahr 2013 hat es herkömmliche elektronische Kontakteinrichtungen, die mit Lichtschranken arbeiten, weitgehend verdrängt.

Die Klaviatur sendet bei jedem Tastendruck die Geschwindigkeit, mit der die Taste betätigt wurde. Das W3-Modul kann diese Geschwindigkeitsinformation nutzen, um auch die Ventilmagnete unterschiedlich schnell mit Strom zu versorgen. Diese neuartige „dynamische Ventilsteuerung" ermöglicht subtile Artikulationseffekte in der sonst oft als seelenlos empfundenen elektrischen Traktur.

Die dynamische Ventilsteuerung reduziert das Trakturgeräusch deutlich, da sie die Magnete nicht abrupt mit voller Spannung an- und abschaltet, sondern mit individuell einstellbaren Spannungspegeln und zeitlichen Rampen die Magnete mit genau der Menge an Energie versorgt, die für eine präzise Ansprache der Pfeifen nötig ist.

Neu in der Version W3:

Zusätzlich zur innovativen dynamischen Ventilsteuerung aller Espressivo-Windladenmodule eröffnet das Espressivo-System mit dem neuartigen Linear-Modus neue musikalische Horizonte:
Diese Betriebsart ist speziell auf die neu entwickelten Linearventile L1 abgestimmt. Dafür liefern die Klaviatursensoren zusätzlich zu den klassischen MIDI-Befehlen "NoteOn" und "NoteOff" an Beginn und Ende eines Tons auch kontinuierliche Informationen über die gesamte Tastenbewegung in hoher Auflösung. Das W3-Modul kann diese Daten in variable Ausgangssignale übersetzen, die sich synchron mit der Tastenbewegung ändern. Linearventile ermöglichen es Organistinnen, die Windversorgung jeder Pfeife nuanciert über die Espressivo-Klaviatur zu beeinflussen.

Mit dem W3-Modul ist die Espressivo-Traktur zukunftssicher auf die weitere Entwicklung der Lineartechnik vorbereitet.

Windladenmodule können alternativ zu oder gemeinsam mit den üblichen Ausgangsmodulen von SPS-Steuerungen eingesetzt werden. Die Funktionen des zentralen Setzer- und Traktursystems (Aufnahme/Wiedergabe, Touchscreen-Steuerung etc.) sind unabhängig von der Ausgangs-Hardware. Spezifische W3-Funktionen, wie die Tonlochmaskierung, sind nur an den Modul-Ausgängen verfügbar.

Das ausführliche technische Handbuch zum Windladenmodul können Sie hier herunterladen.

Produkteigenschaft	Wert
Versandgewicht:	1,86 kg
Artikelgewicht:	1,33 kg
